Описание

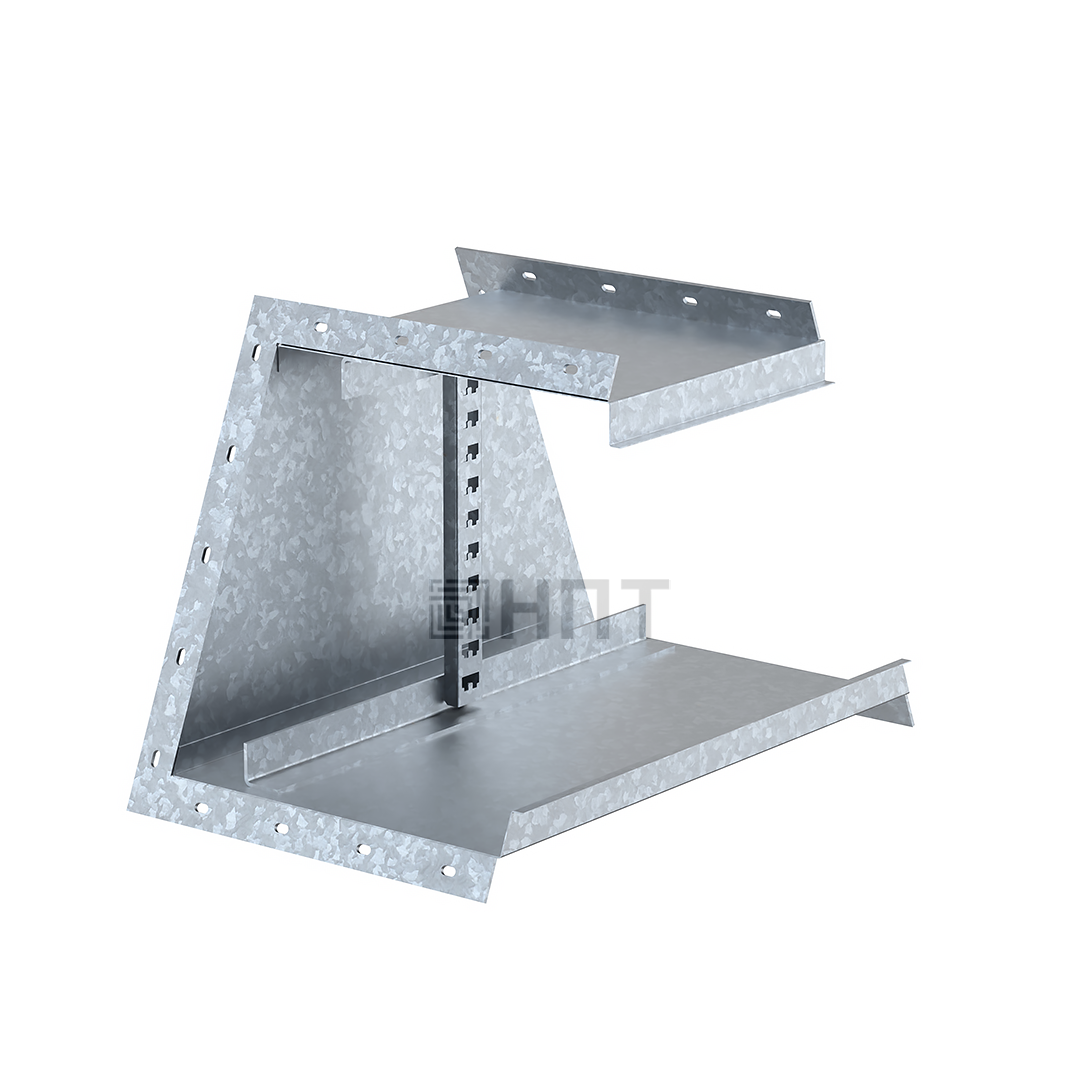

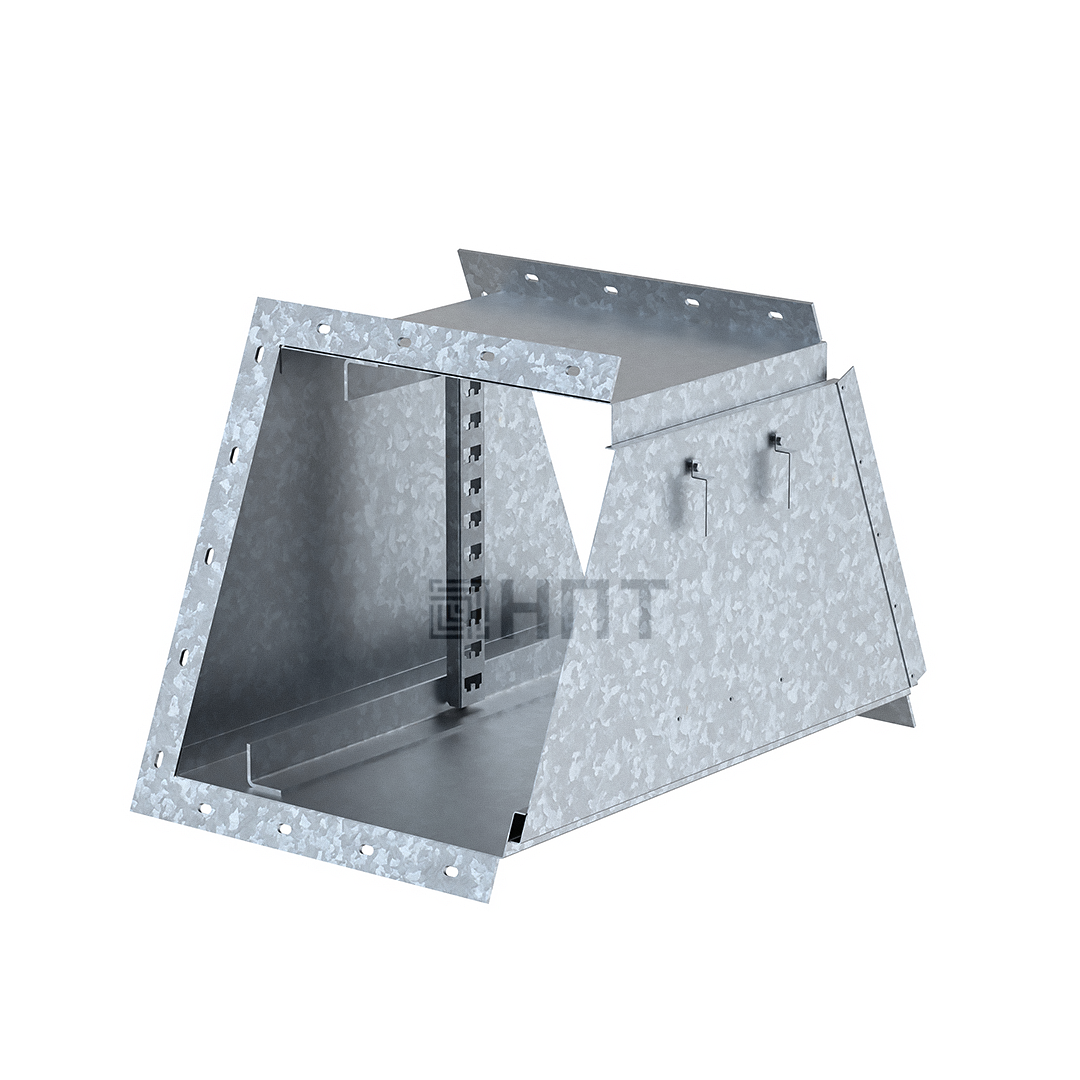

Короб кабельный блочный усиленный угловой с поворотом вверх на 45º ККБ(у)-УВ 650х400 (2,0 мм) в исполнении из стали, оцинкованной методом горячего цинкования путём погружения готового изделия в расплав цинка. ККБ-УВ - секция перехода трассы из горизонтальной плоскости в вертикальную вверх под углом 45°. При необходимости из двух секций ККБ-УВ можно создать переход под углом 90°.
Соединение коробов - болтовое встык. Для монтажа используются комплекты метизов М12.
Технические характеристики:
- Каркас короба - уголок 63х63 S=6,0.
- Высота (мм): 650
- Ширина основания (мм): 463
- Толщина обшивки (мм): 2,0.
Конструктивное исполнение коробов ККБ:
- Легкие короба (Л) - облегченные кабельные короба, предназначенные для кабельных трасс с минимальными нагрузочными характеристиками. Используются для прокладки кабельных трасс внутри зданий.
- Стандартные короба (СТ) - наиболее часто используемый конструктив коробов, применяемых на промышленных объектах строительства.
- Усиленные короба (УС) - тяжелые кабельные короба, предназначенные для кабельных трасс, выдерживающих повышенные нагрузки, создаваемыми внешними факторами. Применяются для прокладки кабельных трасс на открытом воздухе.
- Усиленные сейсмостойкие короба (СЕ) - сейсмостойкие кабельные короба, предназначенные для сейсмоактивных регионов.
Цена и стоимость доставки изделия рассчитываются менеджером по запросу.
По желанию заказчика возможны другие варианты конструктивного исполнения.
Документация
Ниже представлена доступная для загрузки техническая документация.
По запросу мы можем предоставить 3D-модели в STEP-формате (.stp).
Для получения модели на ККБ(у)-УВ ККБ(у)-УВ-0,65-0,4-2,0-HDZ оставьте заявку менеджеру отдела продаж.
